Ｋ９型

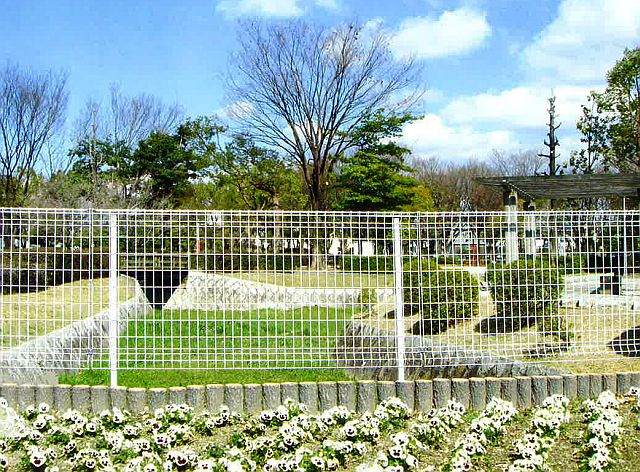

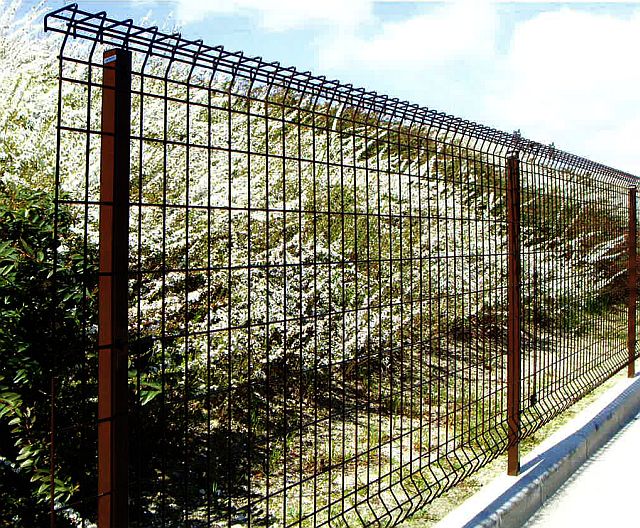

K9公園 K9境界


どんな景観にもマッチする、スリム＆シンプルなデザインのＫ－９フェンスです。


特徴

  • メッシュタイプ
  • 自在柱
  • フロントタイプ

スペック

カラーバリエーション

標準色 受注色
参考色見本　白 WH 参考色見本　黒 BK 参考色見本　茶 BR 参考色見本　グレージュ GB 参考色見本　若竹 WT
ホワイト ブラック ブラウン グレージュ 若竹

主要部材表

フェンス
名　称 材　質 規　格
メッシュ JIS-G-3547
SWMGH-3		 φ3.2×52.2×100
支柱 STKMR
Z18		 □31×31×1.6
取付金物 SUS304 t=1.2
t=1.5
ボルト・
ナット		 SUS304 M6
門扉（打掛錠タイプ）
名　称 材　質 規　格
メッシュ JIS-G-3547
SWMGH-3		 φ3.2×52.2×100
門柱 STKMR □40×40×2.3
扉縦枠材 STKMR □40×25×1.6
扉横枠材 SPC □40×20×1.6
打掛錠・蝶番
・落とし金具		 JIS-G-4305
SUS304

設置例

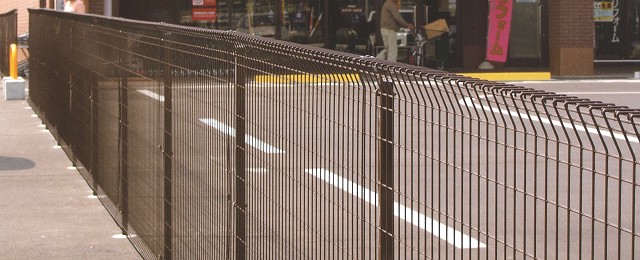

K9スーパー
H120（ブラウン）　商業施設での施工例

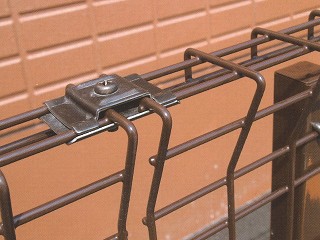

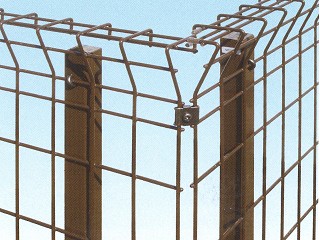

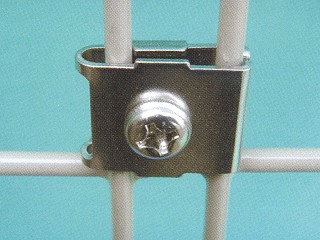

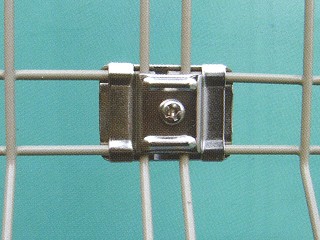

K9ジョイント部1 K9ジョイント部2 K9ジョイント部3 K9ジョイント部4
天端の接続 コーナー部の接続 接続金具
（上下用）		 接続金具
（中間・コーナー用）

図面・寸法

フェンス

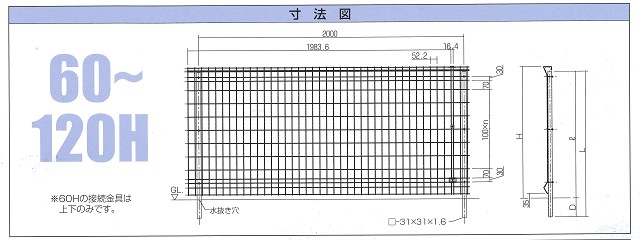

K9図面
形　式 H D L ℓ n 柱形状 参考基礎寸法
G1×G2×G3
K9-60H 600 140 700 560 2 □31×31×1.6 150×150×450
K9-80H 800 140 900 760 4 □31×31×1.6 150×150×450
K9-100H 1000 140 1100 960 6 □31×31×1.6 150×150×450
K9-120H 1200 140 1300 1160 8 □31×31×1.6 150×150×450

門扉（打掛錠タイプ）

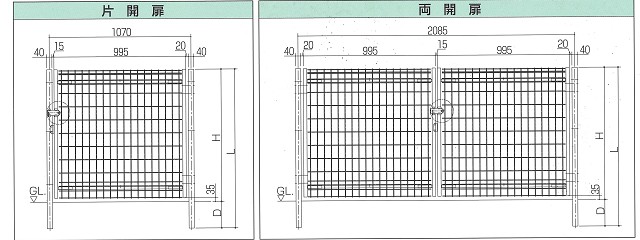

K9門扉図面
形　式 H 扉 扉柱
W D L 柱形状 参考基礎寸法
G1×G2×G3
片開 K9-80S 800 1070 200 1000 □40×40×2.3 250×250×450
K9-100S 1000 1070 200 1200 □40×40×2.3 250×250×450
K9-120S 1200 1070 200 1400 □40×40×2.3 250×250×450
両開 K9-80D 800 2085 200 1000 □40×40×2.3 250×250×450
K9-100D 1000 2085 200 1200 □40×40×2.3 250×250×450
K9-120D 1200 2085 200 1400 □40×40×2.3 250×250×450

注意事項

  • 色は参考の為、多少現物と違う場合がありますのでご容赦願います。
  • 製品在庫及び納期については、お問い合わせ下さい。
