Ｋ３型

K3住宅 K3立体駐車場


「優れたコストパフォーマンス」そして「シンプルなデザイン」

「パーフェクトＫ３フェンス」は、こんなお客様のニーズを実現しました。


特徴

  • メッシュタイプ
  • 自在柱
  • フロントタイプ

スペック

カラーバリエーション

標準色 受注生産色
参考色見本　白 WH 参考色見本　黒 BK 参考色見本　茶 BR 参考色見本　グレージュ GB 参考色見本　グレー GR 参考色見本　ダークブラウン BD 参考色見本　若竹 WT 参考色見本　亜鉛めっき AZ
ホワイト ブラック ブラウン グレージュ グレー ダーク
ブラウン		 若竹 亜鉛めっき
※亜鉛めっき(AZ)は、先めっきメッシュ使用（溶融亜鉛-10％アルミニウム合金）

主要部材表

フェンス
名　称 材　質 規　格
メッシュ JIS-G-3547
SWMGH-2		 φ3.5×52.2×（115～157.5）
支柱 JIS-G-3445
JIS-G-3466		 □40×25×1.6（～120H）
□50×30×1.6（150H～180H）
□50×50×2.3（200H）
取付金物 JIS-G-4305
SUS304		 t=1.2
t=1.5
ボルト・ナット JIS-G-4305
SUS304		 M6
門扉（打掛錠タイプ）
名　称 材　質 規　格
メッシュ JIS-G-3547
SWMGH-2		 φ3.5×52.2×（115～157.5）
門柱 STKR □60×60×2.3（～180H）
□60×60×3.2（200H）
扉縦枠材 STKMR □40×25×1.6
扉横枠材 SPC 　40×20×1.6
打掛錠・蝶番
・落とし金具		 JIS-G-4305
SUS304
門扉（シリンダー錠タイプ）
名　称 材　質 規　格
メッシュ JIS-G-3547
SWMGH-2		 φ3.5×52.2×（115～157.5）
門柱 STKR □60×60×3.2
扉縦枠材 STKMR □40×25×1.6
扉横枠材 SPC 　40×20×1.6
蝶番・金具 JIS-G-4305
SUS304
シリンダー錠 美和ロックLA-1型【標準品】
大型門扉
名　称 材　質 規　格
メッシュ JIS-G-3547
SWMGH-2		 φ3.5×52.2×（115～157.5）
門柱 □60×60×3.2
□100×100×3.2
□125×125×4.5
扉縦枠材 □40×25×1.6
□50×50×2.3
扉横枠材 □40×20×1.6
□50×50×2.3
□80×40×2.3
カンヌキ・蝶番
・落とし棒		 JIS-G-4305
SUS304またはメッキ

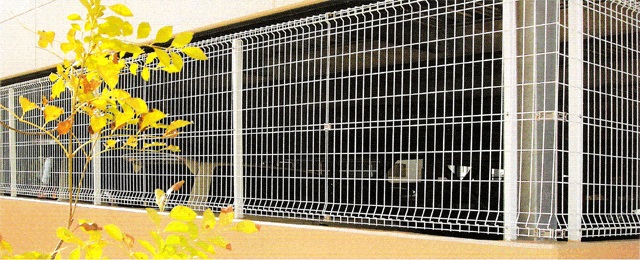

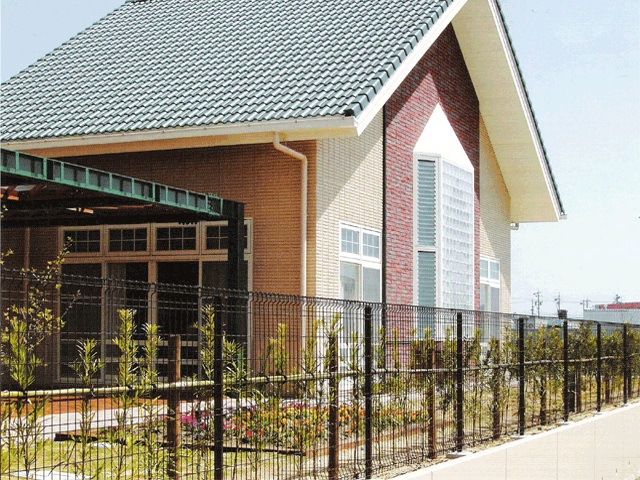

設置例

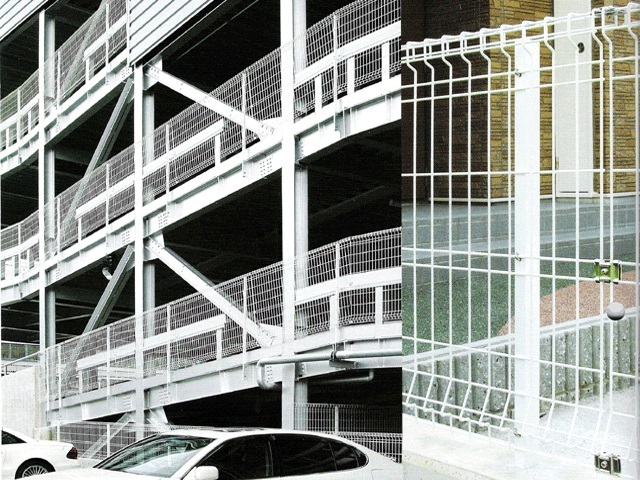

K3駐車場

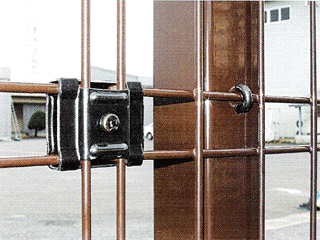

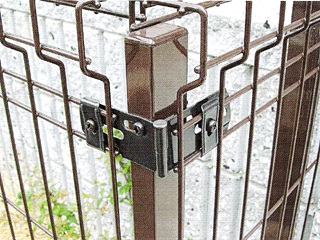

K3ジョイント部1 K3ジョイント部2
メッシュジョイント金具とフックボルト コーナープレート取付部

図面・寸法

フェンス

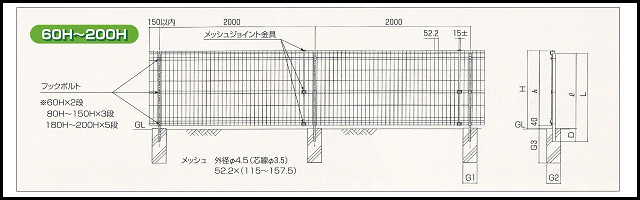

K3図面
形　式 H h D L ℓ 柱形状 参考基礎寸法
G1×G2×G3
K3-60H 600 560 165 735 570 □40×25×1.6 180×180×450
K3-80H 800 760 165 935 770 □40×25×1.6 180×180×450
K3-90H 900 860 165 1035 870 □40×25×1.6 180×180×450
K3-100H 1000 960 165 1135 970 □40×25×1.6 180×180×450
K3-120H 1200 1160 165 1335 1170 □40×25×1.6 180×180×450
K3-150H 1500 1460 245 1715 1470 □50×30×1.6 180×180×450
K3-180H 1800 1760 295 2065 1770 □50×30×1.6 200×200×450
K3-200H 2000 1960 295 2265 1970 □50×50×2.3 250×250×450

門扉（打掛錠タイプ）

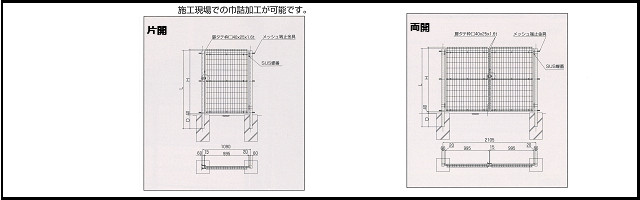

K3門扉打掛図面
形　式 H 扉 扉柱
W D L 柱形状 参考基礎寸法
G1×G2×G3
片開 K3-80S 760 1090 265 1030 □60×60×2.3 250×250×450
K3-90S 860 1090 265 1130 □60×60×2.3 250×250×450
K3-100S 960 1090 265 1230 □60×60×2.3 250×250×450
K3-120S 1160 1090 265 1430 □60×60×2.3 250×250×450
K3-150S 1460 1090 315 1780 □60×60×2.3 300×300×600
K3-180S 1760 1090 365 2130 □60×60×2.3 300×300×600
K3-200S 1960 1090 365 2330 □60×60×3.2 300×300×600
両開 K3-80D 760 2105 265 1030 □60×60×2.3 250×250×450
K3-90D 860 2105 265 1130 □60×60×2.3 250×250×450
K3-100D 960 2105 265 1230 □60×60×2.3 250×250×450
K3-120D 1160 2105 265 1430 □60×60×2.3 250×250×450
K3-150D 1460 2105 315 1780 □60×60×2.3 300×300×600
K3-180D 1760 2105 365 2130 □60×60×2.3 300×300×600
K3-200D 1960 2105 365 2330 □60×60×3.2 300×300×600
  1. 錠が必要な場合は、別途ご用意ください。
  2. 片開扉は右吊元が標準です。ただし、現地にて組み換えも可能です。

門扉（シリンダー錠タイプ）

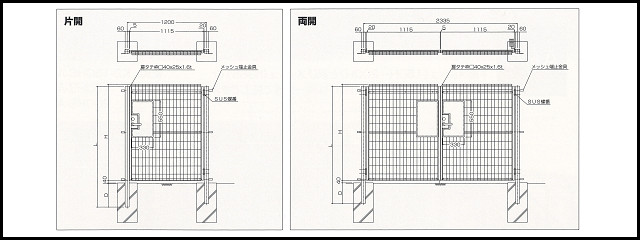

K3門扉シリンダー図面
形　式 H 扉 扉柱
W D L 柱形状 参考基礎寸法
G1×G2×G3
片開 K3CL-100S 960 1200 265 1230 □60×60×3.2 300×300×500
K3CL-120S 1160 1200 265 1430 □60×60×3.2 300×300×500
K3CL-150S 1460 1200 315 1780 □60×60×3.2 300×300×600
K3CL-180S 1760 1200 365 2130 □60×60×3.2 300×300×600
K3CL-200S 1960 1200 365 2330 □60×60×3.2 300×300×600
両開 K3CL-100D 960 2335 265 1230 □60×60×3.2 300×300×500
K3CL-120D 1160 2335 265 1430 □60×60×3.2 300×300×500
K3CL-150D 1460 2335 315 1780 □60×60×3.2 300×300×600
K3CL-180D 1760 2335 365 2130 □60×60×3.2 300×300×600
K3CL-200D 1960 2335 365 2330 □60×60×3.2 300×300×600
  1. 錠につきましては、美和ロック製LA-1型とガードパネルが標準セット品になります。
    他の錠をご使用の場合は、別途ご相談ください。
  2. ダミーシリンダーを追加の場合は、別途ご相談ください。
  3. 片開扉は右吊元が標準です。左吊元の場合は、別途ご相談ください。
    ただし、現地にて組み換えも可能です。

大型門扉【受注生産品】

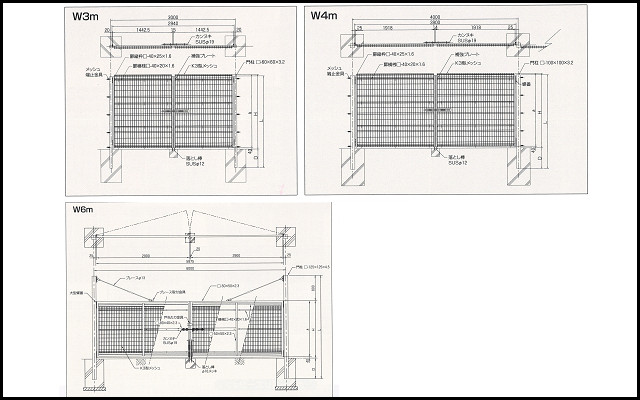

K3大型門扉図面
形　式 H 扉 扉柱
W h D L 柱形状
W3m K-120H-300D 1200 3000 1160 250 1415 □60×60×3.2
K-150H-300D 1500 3000 1460 300 1765 □60×60×3.2
K-180H-300D 1800 3000 1760 450 2215 □60×60×3.2
K-200H-300D 2000 3000 1960 450 2415 □60×60×3.2
W4m K-120H-400D 1200 4000 1160 350 1515 □100×100×3.2
K-150H-400D 1500 4000 1460 450 1915 □100×100×3.2
K-180H-400D 1800 4000 1760 500 2265 □100×100×3.2
K-200H-400D 2000 4000 1960 500 2465 □100×100×3.2
W6m K-150H-600D 1500 6000 1460 600 2900 □125×125×4.5
K-180H-600D 1800 6000 1760 650 3250 □125×125×4.5
K-200H-600D 2000 6000 1960 650 3450 □125×125×4.5
  1. 錠が必要な場合は、別途ご用意ください。
  2. W6mタイプにつきましては、吊ブレースを使用します。

注意事項

  • 門扉，大型門扉につきましては、Ｋ２型と共通になります。
  • 傾斜地に設置する場合は、別途ご相談ください。
  • ステンレス（SUSタイプ），亜鉛・アルミ合金メッキ（AZタイプ），亜鉛メッキ（Zタイプ）の御用命も、特注にて承ります。詳しくはお問い合わせ下さい。
  • 色は参考の為、多少現物と違う場合がありますのでご容赦願います。
  • 製品在庫及び納期についてはお問い合わせ下さい。
