Ｋ２型【受注生産品】
軽やかで優美な外観に高い経済性と施工性を実現。景観をやさしく区分します。
個人、共同住宅の境界、間仕切り、駐車場、公園など、環境と景観重視の区画に、ご利用いただけます。
K2フェンスは、同じ部品で自在柱・間柱方式の設置が可能です。
特徴
- メッシュタイプ
- 自在柱・間柱兼用
- フロントタイプ
スペック
カラーバリエーション
 |
 |
 |
 |
 |
 |
 |
 |
| ホワイト | ブラック | ブラウン | グレージュ | グレー | ダーク ブラウン |
若竹 | 亜鉛めっき |
主要部材表
| フェンス | ||
|---|---|---|
| 名 称 | 材 質 | 規 格 |
| メッシュ | JIS-G-3547 SWMGH-2 |
φ3.5×52.2×（115～157.5） |
| 支柱 | JIS-G-3445 JIS-G-3466 |
□40×25×1.6（～120H） □50×30×1.6（150H～180H） □50×50×2.3（200H） □60×60×2.3（高尺） |
| 取付金物 | JIS-G-4305 SUS304 |
t=1.2 t=1.5 |
| ボルト・ナット | JIS-B-3547 | M8 HDZ35 |
※門扉（打掛錠タイプ・シリンダー錠タイプ），大型門扉 については、Ｋ３型と共通になります。

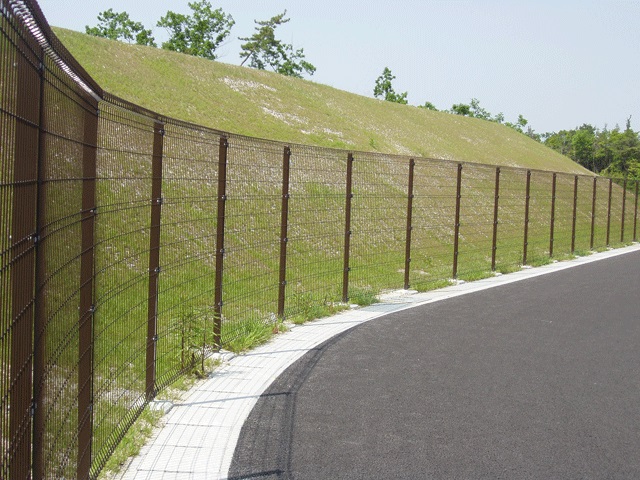

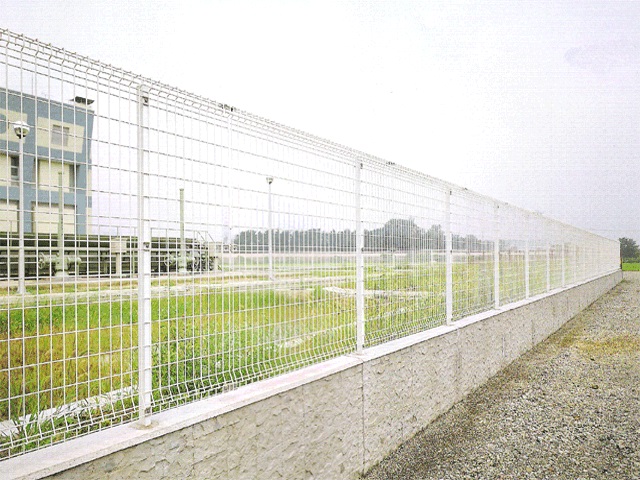

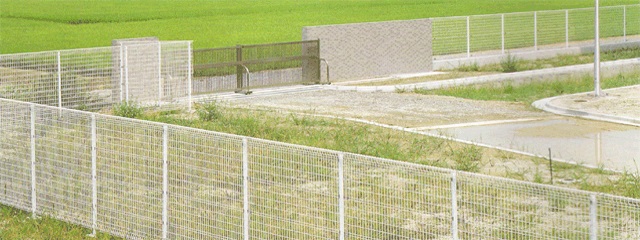

設置例
|
||

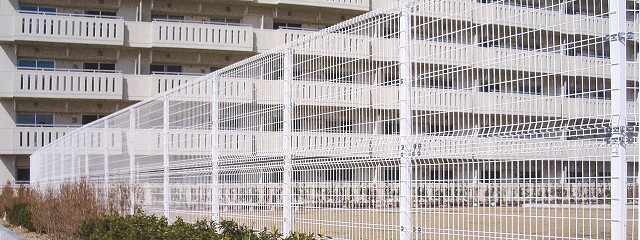

| マンションの間仕切、戸建ての隣地、道路の境界等で建築用ブロックを使用してもブロック側面 よりメッシュがハミ出ません。 |
||
|
||
| H2400,H3000,H4000の高尺タイプも取り揃えております。 | ||
|
|
|
| 忍付も取り揃えております。 | ||
|
|
|

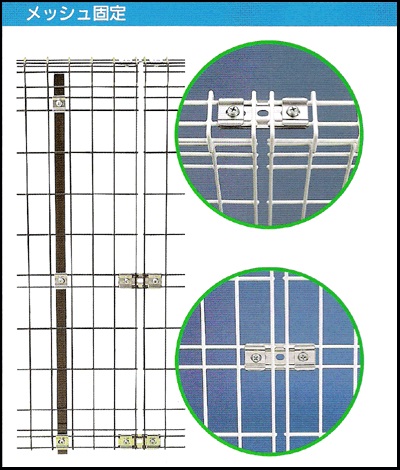

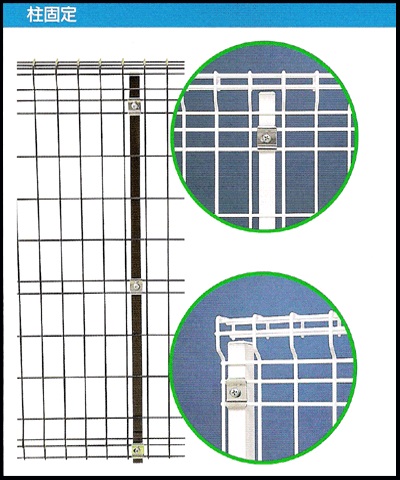

| コーナー固定部 | メッシュ固定部 | 柱固定部 |

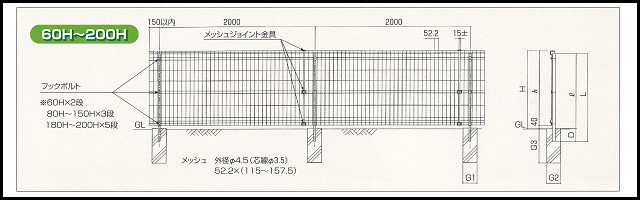

図面・寸法
フェンス【受注生産品】
| 形 式 | H | h | D | L | ℓ | 柱形状 | 参考基礎寸法 G1×G2×G3 |
|---|---|---|---|---|---|---|---|
| K2-60H | 600 | 560 | 170 | 735 | 565 | □40×25×1.6 | 180×180×450 |
| K2-80H | 800 | 760 | 170 | 935 | 765 | □40×25×1.6 | 180×180×450 |
| K2-90H | 900 | 860 | 170 | 1035 | 865 | □40×25×1.6 | 180×180×450 |
| K2-100H | 1000 | 960 | 170 | 1135 | 965 | □40×25×1.6 | 180×180×450 |
| K2-120H | 1200 | 1160 | 170 | 1335 | 1165 | □40×25×1.6 | 180×180×450 |
| K2-150H | 1500 | 1460 | 250 | 1715 | 1465 | □50×30×1.6 | 180×180×450 |
| K2-180H | 1800 | 1765 | 300 | 2065 | 1765 | □50×30×1.6 | 200×200×450 |
| K2-200H | 2000 | 1965 | 300 | 2265 | 1965 | □50×50×2.3 | 250×250×450 |
忍付フェンス【受注生産品】
| 形 式 | H | h | 忍 | D | L | ℓ | 柱形状 | 参考基礎寸法 G1×G2×G3 |
|
|---|---|---|---|---|---|---|---|---|---|
| Ａ | K2-150HS-A | 1500 | 1460 | 365 | 300 | 2175 | □50×30×1.6 | 200×200×450 | |
| K2-180HS-A | 1800 | 1760 | 365 | 300 | 2475 | □50×30×1.6 | 250×250×450 | ||
| K2-200HS-A | 2000 | 1960 | 365 | 300 | 2675 | □50×50×2.3 | 250×250×500 | ||
| Ｂ | K2-150HS-B | 1500 | 1160 | 300 | 235 | 1715 | □50×30×1.6 | 200×200×450 | |
| K2-180HS-B | 1800 | 1460 | 300 | 285 | 2065 | □50×30×1.6 | 250×250×450 | ||
| K2-210HS-B | 2100 | 1760 | 300 | 335 | 2415 | □50×50×2.3 | 250×250×500 | ||

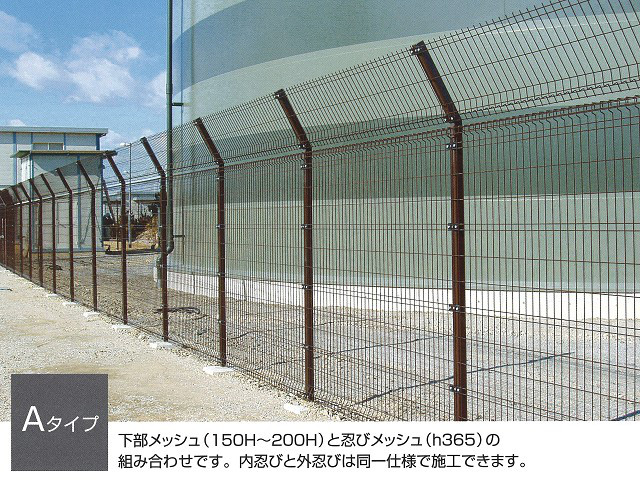

- Ａタイプは、忍び部分のメッシュが別になっています。（下部メッシュ＋忍びメッシュ）

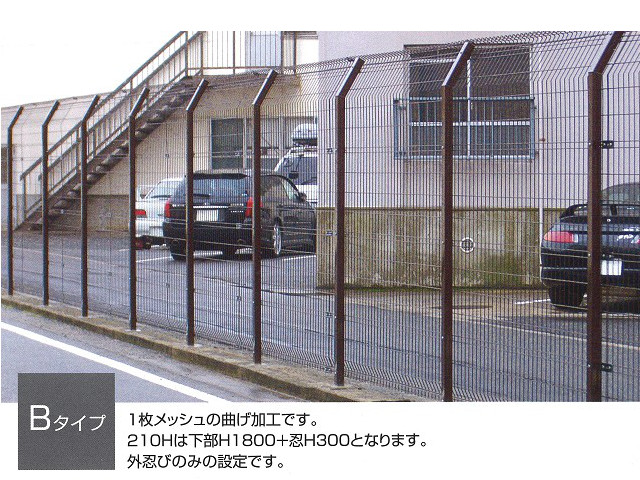

内忍びと外忍びは、同一仕様で施工できます。 - Ｂタイプは、忍び部分のメッシュが一体で、曲げ加工になっております。ただし、K2-210HS-B型につきましては、下部1800Hのメッシュと上部300Hのメッシュになります。
外忍びのみの設定です。内忍びの場合は、メッシュを内張りで施工してください。 - 特注にて、忍び部の有刺鉄線張りも承ります。

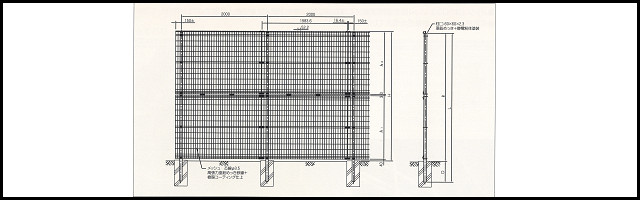

高尺フェンス【受注生産品】
| 形 式 | H | h1 | h2 | D | L | ℓ | 柱形状 | 参考基礎寸法 G1×G2×G3 |
|---|---|---|---|---|---|---|---|---|
| K2-240H-50P | 2400 | 1170 | 1160 | 400 | 2765 | 2365 | □60×60×2.3 | 300×300×500 |
| K2-300H-50P | 3000 | 1470 | 1460 | 485 | 3450 | 2965 | □60×60×2.3 | 300×300×600 |
| K2-400H-50P | 4000 | 1470×2 | 960 | 400 | 4365 | 3965 | □60×60×2.3 | 500×500×900 |
- テニスコート等でご利用いただく際は、メッシュの網目が約40mmの-40Pタイプの設定もございます。
注意事項
- メッシュおよび柱のデザイン、門扉につきましては、Ｋ３型と共通です。
- 傾斜地に設置する場合は、別途ご相談ください。
- ステンレス（SUSタイプ），亜鉛・アルミ合金メッキ（AZタイプ），亜鉛メッキ（Zタイプ）の御用命も、特注にて承ります。詳しくはお問い合わせ下さい。
- 色は参考の為、多少現物と違う場合がありますのでご容赦願います。
- 受注生産品につき、納期については、お問い合わせ下さい。
