ＨＭ型【受注生産品】

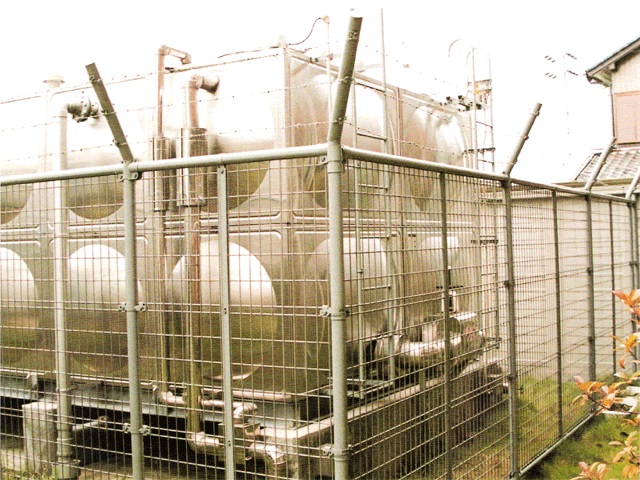

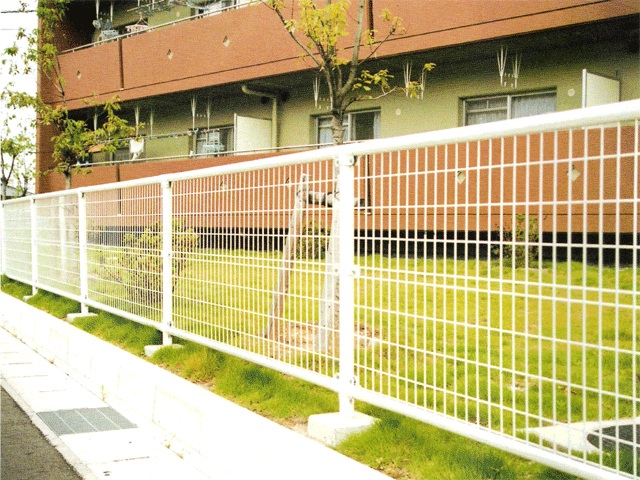

HMC境界 HMZ貯水槽


太い胴縁を使用した表裏観のないセンタータイプのフェンス。

豊富なパーツバリエーションが様々な地形に対応します。景観と強度重視の区画にご利用ください。


特徴

  • メッシュタイプ
  • 間柱
  • センタータイプ

スペック

カラーバリエーション

参考色見本　白 WH 参考色見本　茶 BR 参考色見本　グレー GR 参考色見本　亜鉛めっき AZ
ホワイト ブラウン グレー 亜鉛めっき
※亜鉛めっき(AZ)は、先めっきメッシュ使用（溶融亜鉛-10％アルミニウム合金）

主要部材表

フェンス
名　称 材　質 規　格
メッシュ SWM-P φ4×100×50
支柱 STKR-400 φ50.8×1.6（～120H）
φ50.8×2.3（150～200H）
胴縁 SGHC φ42.7×1.6
取付金物 SGHC t＝1.6,t=3.2
ボルト・
ナット		 M8

寸法

フェンス【受注生産品】

形　式 H h D L 柱形状 参考基礎寸法
G1×G2×G3
カラー 亜鉛メッキ
HMC-90H HMZ-90H 900 865 222 1100 φ50.8×1.6 180×180×450
HMC-100H HMZ-100H 1000 965 222 1200 φ50.8×1.6 180×180×450
HMC-120H HMZ-120H 1200 1165 272 1450 φ50.8×1.6 180×180×450
HMC-150H HMZ-150H 1500 1465 272 1750 φ50.8×2.3 180×180×450
HMC-180H HMZ-180H 1800 1765 322 2100 φ50.8×2.3 250×250×450
HMC-200H HMZ-200H 2000 1965 322 2300 φ50.8×2.3 250×250×450

忍付フェンス【受注生産品】

形　式 H h D L 柱形状 参考基礎寸法
G1×G2×G3
カラー 亜鉛メッキ
HMC-180HS HMZ-180HS 1800 1765 300 2600 φ50.8×2.3 250×250×450
HMC-200HS HMZ-200HS 2000 1965 300 2800 φ50.8×2.3 250×250×450
  1. 忍び部は有刺鉄線３段張りです。有刺鉄線は、別に必要になります。

注意事項

  • 片開・両開門扉のご用命も承ります。詳しくはお問い合わせ下さい。
  • 傾斜地に設置する場合は、別途ご相談ください。
  • 色は参考の為、多少現物と違う場合がありますのでご容赦願います。
  • 受注生産品につき、納期については、お問い合わせ下さい。
