Ｅ型【受注生産品】

E公園 E境界

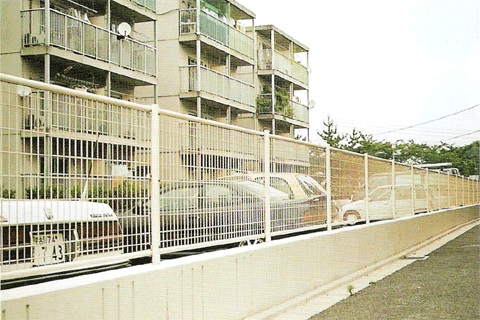

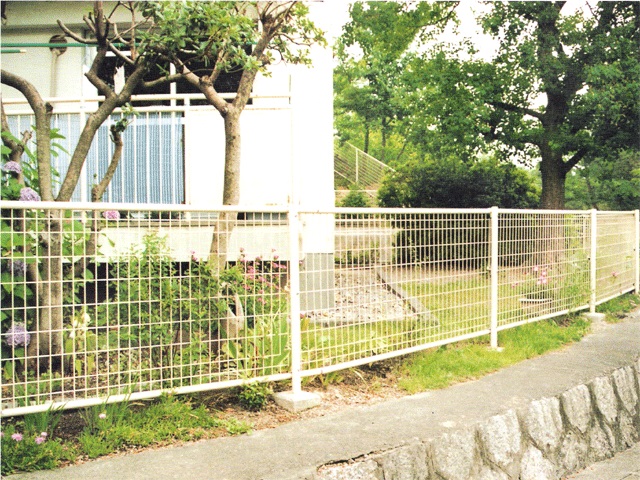

丸パイプの胴縁と柱にメッシュを結合させたシンプルでタフなフェンス。学校、公園、公共施設、住宅等に。


特徴

  • メッシュタイプ
  • 間柱
  • フロントタイプ

スペック

カラーバリエーション

参考色見本　白 WH 参考色見本　茶 BR 参考色見本　グレー GR 参考色見本　亜鉛めっき AZ
ホワイト ブラウン グレー 亜鉛めっき
※亜鉛めっき(AZ)は、先めっきメッシュ使用（溶融亜鉛-10％アルミニウム合金）

主要部材表

フェンス
名　称 材　質 規　格
メッシュ SWM-P φ4×100×50
支柱 STKR-400 φ50.8×1.6（～120H）
φ50.8×2.3（150～200H）
φ60.5×3.2（240～300H）
胴縁 SGHC φ32×1.6
取付金物 SPHC t=3.2
ボルト・
ナット		 M8

寸法

フェンス【受注生産品】

形　式 H h D L 柱形状 参考基礎寸法
G1×G2×G3
E-90H 900 855 185 1100 φ50.8×1.6 180×180×450
E-100H 1000 955 185 1200 φ50.8×1.6 180×180×450
E-120H 1200 1155 235 1455 φ50.8×1.6 180×180×450
E-150H 1500 1455 235 1750 φ50.8×2.3 180×180×450
E-180H 1800 1755 285 2100 φ50.8×2.3 200×200×450
E-200H 2000 1955 285 2300 φ50.8×2.3 250×250×450
E-240H 2400 1155×2 335 2750 φ60.5×3.2 300×300×500
E-300H 3000 1455×2 435 3450 φ60.5×3.2 300×300×600

忍付フェンス【受注生産品】

形　式 H h D L 柱形状 参考基礎寸法
G1×G2×G3
E-180HS 1800 1755 325 2150 φ50.8×2.3 200×200×450
E-200HS 2000 1955 325 2350 φ50.8×2.3 250×250×450
  1. 忍び部は有刺鉄線３段張りです。有刺鉄線は、別に必要になります。

注意事項

  • 片開・両開門扉のご用命も承ります。詳しくはお問い合わせ下さい。
  • 傾斜地に設置する場合は、別途ご相談ください。
  • 亜鉛メッキ（Ｚタイプ）の御用命も、特注にて承ります。詳しくはお問い合わせ下さい。
  • 色は参考の為、多少現物と違う場合がありますのでご容赦願います。
  • 受注生産品につき、納期については、お問い合わせ下さい。
